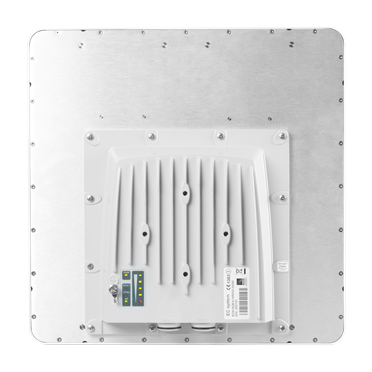

Bezprzewodovy system Punkt-Wielopunkt EC SYSTEM

Bezprzewodowe systemy Punkt-Wielopunkt

Bezdrzewodowy system Punkt-Wielopunkt  (PtMP) EC SYSTEM operujące w paśmie częstotliwości 3GHz, 5GHz a 6 GHz, gwarantujące wysokie przepustowości. Pojemność radiowe stacji bazowej jest 240 Mbps w sektorze,przepustowością jednostek klienckich umożliwia dostarczenie nawet do 180 Mb/s do pojedyńczego klienta. Radiowe jednostki te obsługują  pasm częstotliwości od 3.1 GHz do 4.0 GHz lub 4.9 do 6.0 GHz lub 6.0 do 6.4 GHz. Radiowa Stacja bazowa  i jednostki klienckie spełniają normę a regulacjami EU, ETSI IP67 a IP 66 w zakresie skutecznego operowania w trudnych warunkach i są wykorzystywane przez wiodących operatorów sieci, sieci prywatne, instytucje publiczne, system łączności dla wysokiej rozdzielczości wideo monitoringu i korporacyjne,system łączności dla krytycznych aplikacji,które wymagają stabilnych i niezawodnych łączy o dużej przepustowości.

Radiowe Systemy szerokopasmowego dostępu obejmują  technologie takie jak MIMO 2X2,OFDM, TDD. EC SYSTEM urządzenia bezprzewodowe radiowe 3 GHz, 5GHz a 6GHz mogą być wdrażane w topologiach Punkt-Punkt oraz Wielopunkt-Punkt. Wszystkie EC SYSTEM urządzenia radiowe mają mały pobór mocy i są zasilane za pośrednictwem adaptera PoE.

Kluczowe zastosowania  EC SYSTEM Punk-Wielopunkt
  • Wydajność sektora baz danych 240 Mb / s przy zaledwie 40 MHz
  • Obsługuje szerokość kanału od 3,5 do 40 MHz
  • Pełna obsługa aplikacji czasu rzeczywistego
  • Obsługa bezwarunkowego ruchu aplikacji multimedialnych (VoIP, wideo itp.)
  • Stacje bazowe z  anteną zintegrowa sektorową, zapewniające maksymalną wydajność RF,
  • szybkie i proste instalowanie
  • Wyjście PoE do bezpośredniego montażu kamer CCTV
  • Priorytet ruch głosowy, danych lub wideo
  • Zaawansowane funkcje jakości usługi (QoS)
  • Szyfrowanie AES 128
  • Większe pokrycie i przepustowość
  • VLAN
  • Non Line of Sight

Ekonomiczne i wydajne radiowe stacje bazowe EC SYSTEM o dużej mocy i większa pojemność urządzenia do obsługi klienta (CPE) zapewniają przepustowość netto do 240 Mb / s na sektor stacji bazowej i wybór licencji CPE od 8 do 50 Mb / s.

Elastyczność
Bezprzewodowe  urządzenie EC SYSTEM obsługuje topologie punkt-punkt (PtP) i punkt-wiele punktów (PtMP), a także szeroki zakres pasm częstotliwości 3 GHz (3,4 - 3,7 GHz) i 4,9 do 6,4 GHz.
Niezawodność
  • Solidna konstrukcja zapewnia niezawodną funkcjonalność w ekstremalnych warunkach środowiskowych.
  • IP67,IP66
  • Temperatura pracy -40 ° C do 60 ° C
  • 100% wilgotności
Networking
  • Obsługa protokołu ARP
  • Filtrowanie MAC / IP
  • RIPv2 / OSFPFv2 / routing statyczny
  • Tunelowanie (Ethernet-over-IP, IP-over-IP) Firewall L2 / L3
  • NAT (multipool, H3.323 )
Jakość usługi
  • 16 kolejek priorytetowych
  • Obsługa IEEE 802.p
  • Obsługa IP TOS / DiffServ
  • Pełna obsługa głosowa
  • Ograniczenie ruchu (absolute, relative, mixed)
  • Przekierowanie ruchu
Bezprzewodowy Punkt-Wielopunkt EC SYSTEM został zaprojektowany, aby zapewnić WISP nie tylko szybkie przesyłanie danych, ale także umożliwiać utrzymanie wymaganego poziomu jakości dla usług transmisji danych, głosu i wideo w tym samym czasie.
Funkcje radiowe:
  • Głos / RTP Aware Superpacketing
  • Automatyczna kontrola szybkości transmisji bitów
  • Automatyczna kontrola mocy przesyłanie
  • Testowanie kanałów
  • Channel Time Adjustment
  • Spectrum Analyzer mode

Ochrona przed zalaniem, Ochrona hasłem, Bezpieczny dostęp  za pośrednictwem protokołu SSH, Szyfrowanie AES 128

Zastosowania rozwiązania EC SYSTEM Punkt-Wielopunkt
Szybkie lokalne lub szerokie sieci korporacyjne
Usługi Triple-Play dla bezprzewodowych ISP
Łączność wiejska na dalekie odległości
Sieci rządowe i komunalne
Komunikacja bezprzewodowa w ruchu (samochody, statki, pociąg, metro)
Aby uzyskać odniesienie do czasu dla stacji bazowych EC Multipoint oraz jednostek EC Link i synchronizacji TDD, można użyć EC-TDD-SYN. EC SYSTEM TDD synchronizacja eliminuje samo-interferencję między wieloma jednostkami umieszczonymi w pobliżu i umożliwia ponowne wykorzystanie częstotliwości w tym samym miejscu.



Stacja bazowa 4.9-6.05 GHz

NumerPrzepustowość doAntena, dBiTRX Moc,mWPasmo częstotliwości,GHzOpisZalecana odległośćPobierz
H5BA16R500240 Mbps16 500 4.9-6.05 16 dbi 90 degrees dual-polarity antenna,Gigabit Ethernetup to 30+ km
H5BDA16R500240 Mbps16 500 4.9-6.05 16 dbi 90 degrees dual-polarity antenna,Gigabit Ethernet,instant DFSup to 30+ km
H5BCR500240 Mbpsconnectors for external antenna500 4.9-6.052xN type RF connetors, Gigabit Ethernet30+ km
H5BDCR500240 Mbpsconnectors for external antenna500 4.9-6.05 2xN type RF connectors, Gigabit Ethernet30+ km
S5BA16R500Lx40/150 Mbps16 500 4.9-6.05 16 dbi 90 degrees dual-polarity antenna,2xFast Ethernet (POE out)up to 15-20 km
ecm-s5b-a16rx.pdf
H6BA16R200240 Mbps16 200 6.05-6.425 16 dbi 90 degrees dual-polarity antenna,Gigabit Ethernet 25+ km
H6BCR200240 Mbpsconnectorized200 6.05-6.425 2xN type RF connectors, Gigabit Ethernet 35+ km

Jednostki klienckie 4.9-6.05 GHz

NumerPrzepustowość doAntena dBiTRX Moc,mWPasmo częstotliwości,GHzOpisZalecana odległośćPobierz
S5TA19R63Lx8/20/50/180 Mbps19 63

4.9-6.05

integrated 19 dBi dual-polarity antenna,1xFast Ethernet (POE out), capacity software upgradableup to 5-7 km
S5A23R63Lx8/20/50/180 Mbps23 63

4.9-6.05

integrated 23 dBi dual-polarity antenna,2xFast Ethernet (POE out), capacity software upgradableup to 10-12 km
S5A23R500Lx8/20/50/180 Mbps23 500

4.9-6.05

integrated 23 dBi dual-polarity antenna,2xFast Ethernet (POE out), capacity software upgradableup to 10-12 km
S5A26R63180 Mbps26 63 4.9-6.05 GHz

integrated 26 dBi dual polarity antenna,2xFast Ethernet (POE out)20 km
S5A26R500180 Mbps26 500

4.9-6.05

integreted 26 dBi dual polarity antenna,2xFast Ethernet (POE out)20+ km
S5A28R63180 Mbps28 63

4.9-6.05

integrated 28 dBi dual-polarity antenna,2xFast Ethernet (POE out), up to 12-15 km
S5A28R500180 Mbps28 500

4.9-6.05

integrated 28 dBi dual-polarity antenna,2xFast Ethernet (POE out), up to 15-20 km
S5CR63Lx8/20/50/180 Mbpsconnectors for external antenna63

4.9-6.05

2xNtype RF connectors,2xFast Ethernet (POE out), capacity 25+ km
S5CR500Lx8/20/50/180 Mbpsconnectors for external antenna500

4.9-6.05

2xNtype RF connectors,2xFast Ethernet (POE out), capacity25+ km
S6TA19R200Lx8/20/50/180 Mbps19 200

6.0-6.4

integrated 19 dBi  dual-polarity antenna,1xFast Ethernet (POE out),capacity upgradableup to 5-7 km
S6A24R200Lx8/20/50/180 Mbps24 200

6.05-6.425

integreted 24 dBi dual polarity antenna,2xFast Ethernet (POE out) software upgradable capacityup to 10-12 kmecm-s6-a24r200.pdf
S6A27R200180 Mbps27 200

6.05-6.425

27 dBi integrated dual-polarity antenna,2xFast Ethernet (POE out), software up to 15-20 kmecm-s6-a27r200.pdf
S6CR200180 Mbpsconnectors for external antenna200

6.05-6.425

2xFast Ethernet (POE out)25+ km

Stacja bazowa  3.1-4.0 GHz

NumerPrzepustowość doAntenaTRX Moc,mWPasmo częstotliwości,GHz
Zalecana odległość

OpisPobierz
H3BA14R200240 Mbps14 dBi200

3.1.-3.4

3.4-3.7 3.7-3.9

3.9-4.0

20+ km14 dBi 90 degrees dual-polarity zintegrowana antenna, Gigabit Ethernet
H3BCR200240 Mbpsconnectors for external antenna200

3.1.-3.4

3.4-3.7

3.7-3.9

3.9-4.0

20+ km2xN type RF connectors, Gigabit Ethernet

Jednostki klienckie  3.1-4.0 GHz

NumerPrzepustowość doAntena,dBiTRX Moc,mWPasmo częstotliwości,GHzZalecana odległośćOpisPobierz
S3TA19R2008/20/50/180 Mbps19 200

3.1-3.4

3.4-3.7 3.7-3.9

3.9-4.0

up to 5-7 km19 dBi dual-polarity zintegrowana antena,2xFast Ethernet (POE out),capacity software upgradable
S3TA22R200Lx8/20/50/180 Mbps22 200

3.1-3.4

3.4-3.7

3.7-3.9

3.9-4.0

up to 10-12 km22 dBi dual-polarity izntegrowana antena, 2xFast Ethernet (POE), capacity software upgradable
S3TCR200Lx8/20/50/180 Mbpsconnectors for external antenna200

3.1-3.4

3.4-3.7 3.7-3.9

3.9-4.0

25+ km2xN type RF connectors,2xFasth Ethernet (POE out), capacity software upgradable
